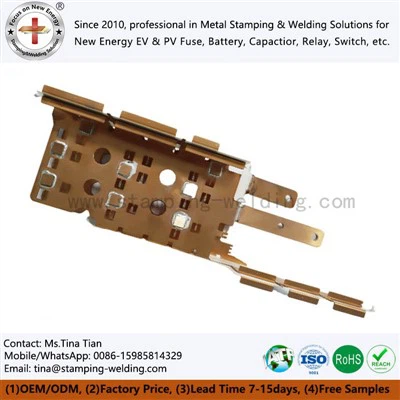

Prípojnica pre DC-linkový kondenzátor

Ako kritický mostík pre prenos prúdu v systémoch s jednosmerným{0}linkovým kondenzátorom plnia vyhradené prípojnice pre jednosmerné-kondenzátory základné funkcie pripojenia kondenzátorov k hlavnému obvodu, optimalizujú distribúciu prúdu a znižujú prenosové straty. Naše prípojnice, ktoré sa zameriavajú na prísne požiadavky profesionálnych klientov v oblasti novej energie, priemyselnej frekvenčnej konverzie a skladovania energie pre stabilitu obvodu, energetickú účinnosť a spoľahlivosť, využívajú starostlivo vybrané materiály, optimalizované štruktúry a presnú výrobu, aby zásadne riešili bolestivé body tradičných prevodových komponentov, ako sú vysoké parazitné parametre, nadmerná tvorba tepla a zlá kompatibilita. To zaisťuje dlhodobý-stabilný prenos pre vaše systémy výkonovej elektroniky.

Zaslať požiadavku

Rýchle dodanie
Zabezpečenie kvality
Zákaznícky servis 24/7

Predstavenie výrobku

Prípojnica pre jednosmerný-kondenzátor (jednosmerná prípojnica) je vysoko vodivý kovový konektor, ktorý sa používa na pripojenie jednosmerných kondenzátorov, napájacích modulov a invertorových jednotiek v systémoch konverzie energie. Hrá zásadnú úlohu v oblasti novej energie, železničnej dopravy, priemyselných invertorov, pohonných systémov elektrických vozidiel a zariadení na ukladanie energie. Optimalizáciou trás vodičov a konštrukčného dizajnu elektromagnetickej kompatibility (EMC) prípojnica účinne znižuje parazitnú indukčnosť a tepelný odpor, čím zaisťuje bezpečnú a efektívnu prevádzku systému v prostredí s vysokou-frekvenciou, vysokým{4}}napätím a vysokým{5}}prúdom.

Naša prípojnica filmového kondenzátora pre produkty riadiacej jednotky motora HEV / EV sú viac než len jednoduché elektrické pripojenia; slúžia ako „centrum stability“ výkonu systému. Prostredníctvom vysoko-precíznych laminovaných kompozitných štruktúr, izolačných úprav a procesov zvárania dosahuje prípojnica pre jednosmerný-kondenzátor kombináciu vysokej spoľahlivosti, odolnosti voči vysokému napätiu a nízkej straty energie, vďaka čomu je nepostrádateľným základným komponentom moderných systémov výkonovej elektroniky.

Vlastnosti produktu: Päť kľúčových dimenzií definuje profesionálny-výkon

Dizajn s nízkou{0}impedanciou zlepšuje efektivitu systému	Optimalizáciou medenej prípojnice pre prierez-prierezovej plochy, laminátovej štruktúry a pripojovacieho rozhrania prostredníctvom analýzy konečných prvkov (FEA) jednosmerného spoja EV filmového kondenzátora dosahujeme priemyselný-nízky jednosmerný odpor (DCR). Tento laminátový dizajn nielenže znižuje dĺžku jednotlivých medených prípojníc, ale tiež znižuje celkovú impedanciu prostredníctvom viacerých vrstiev paralelne. Kontaktná plocha medzi vývodmi a kondenzátormi navyše využíva mikro-oblúkovú oxidáciu, ktorá znižuje prechodový odpor o 30 % v porovnaní s konvenčnými procesmi. To účinne znižuje tepelné straty Joule a zvyšuje účinnosť systému.
Optimalizovaný tepelný manažment predlžuje životnosť komponentov	Medená prípojnica pre kondenzátory elektrických vozidiel vnútorne integrované „stupňové rebrá na odvádzanie tepla“ maximalizujú povrchovú plochu a zároveň odvádzajú teplo do strán, čím bránia lokálnej akumulácii tepla. V kombinácii s nano-tepelným povlakom tento dizajn znižuje prevádzkové teploty o 15 %-20 %. Pre aplikácie s vysokou hustotou výkonu (ako sú meniče nad 100 kW) tento dizajn výrazne zmierňuje degradáciu kapacity kondenzátora spôsobenú vysokými teplotami, čím predlžuje životnosť kondenzátora na viac ako 80 000 hodín.
Silná anti{0}}interferencia, ktorá zabezpečuje stabilitu signálu	Pre aplikácie s vysoko{0}}frekvenčným meničom využívajú lamináty filmových kondenzátorov medenej prípojnice pre hybridné elektrické vozidlá 200-stupňový tepelne-polyimidový film a nano{3}}keramický povlak na dvojitú izoláciu, čím sa dosahuje prierazné napätie 3 kVDC a účinne izoluje priľahlé vrstvy od elektromagnetického rušenia (EMI). Okrem toho bola celková štruktúra optimalizovaná pre elektromagnetické tienenie, čím sa znižuje elektromagnetické vyžarovanie do okolitých riadiacich obvodov a zabezpečuje sa správna činnosť citlivých komponentov, ako sú senzory a čipy ovládačov.
Mechanická stabilita, prispôsobivá zložitým prevádzkovým podmienkam	Telo medenej prípojnice filmového kondenzátora pre elektrické vozidlá je skonštruované z medi T2 alebo z -bezkyslíkatej medi, valcovanej za studena- a následne odstránenej- žíhaním. Môže sa pochváliť pevnosťou v ťahu 250 MPa alebo vyššou a medzou klzu 120 MPa alebo väčšou, pričom si zachováva rozmerovú stabilitu pri teplotných cykloch od -40 stupňov do +85 stupňov. Konektory sú vybavené štruktúrou "double lock", ktorá rovnomerne rozdeľuje kontaktný tlak na svorky kondenzátora a nepreukazuje žiadne uvoľnenie po 100 000 vibračných cykloch (podľa IEC 60068-2-6).
Modulárna prispôsobivosť, zjednodušená inštalácia	Poskytujú sa štandardizované rozhrania (ako sú otvory pre skrutky M6/M8 a montážne štrbiny s toleranciou ±0,05 mm) a prispôsobené služby, aby sa rýchlo prispôsobili usporiadaniu banky kondenzátorov zákazníka. Dodávané izolačné puzdro a identifikačná nálepka jasne označujú kľúčové parametre, ako je menovitý prúd a výdržné napätie, čím sa znižujú chyby pri inštalácii a skracuje sa čas uvedenia do prevádzky.

Busbar for DC-Link Capacitor Details Show

Výrobné výhody: Precízna výroba, záväzok kvality

Vynikajúci dizajn si vyžaduje špičkové{0}}výrobné techniky. Investovali sme do moderného výrobného zariadenia, aby sme zabezpečili, že každý dodaný Automotive BusBar spĺňa najvyššie štandardy kvality.

Technológia presnej laminácie:Využitím plne automatizovanej linky laminovania za horúca-presné riadenie teploty, tlaku a času zaisťuje dokonalé prispôsobenie medzi izoláciou a vrstvou vodiča, eliminuje bubliny a delamináciu a zaisťuje stabilný a spoľahlivý izolačný výkon.

Vysoko presné{0}}CNC obrábanie:Použitím päť{0}}osového CNC obrábacieho centra, laserových rezacích strojov a vysoko presných{1}}dierovacích strojov zabezpečujeme presnosť polohy otvoru, rozmery obrysu a uhly ohybu, ktoré spĺňajú tolerancie ±0,05 mm, čím zaisťujeme dokonalé prispôsobenie sa komponentom.

Automatizovaná povrchová úprava:Naše plne automatizované linky na galvanické pokovovanie/bezelektrické pokovovanie ponúkajú rôzne možnosti povrchovej úpravy vrátane cínu, niklu a striebra. Tento automatizovaný proces zaisťuje rovnomernú hrúbku povlaku, silnú priľnavosť, vynikajúcu spájkovateľnosť a účinne zabraňuje oxidácii, čím zvyšuje dlhodobú-vodivosť.

Prísny systém kontroly kvality:Od vstupných surovín až po hotovéAutomobilová prípojnicazásielky, dodržiavame štandard automobilového-systému riadenia kvality IATF 16949. Každý proces je prísne kontrolovaný, vrátane röntgenových lúčov na overenie kvality vnútornej laminácie, 3D skenerov na overenie rozmerov a vysokonapäťových testov na zaistenie pevnosti izolácie.

Products Process for Busbar for DC-Link Capacitor
