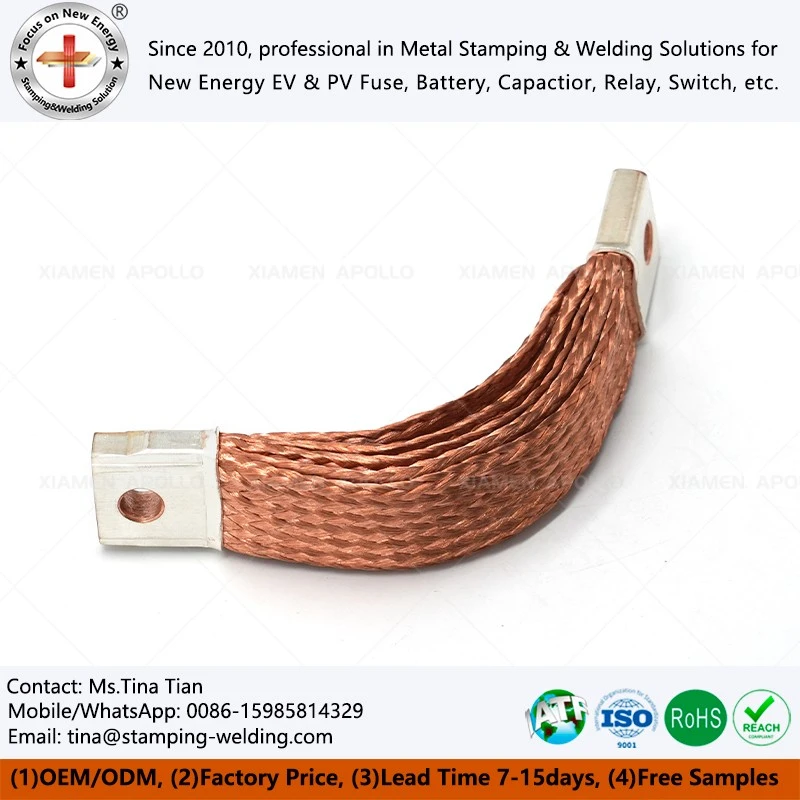

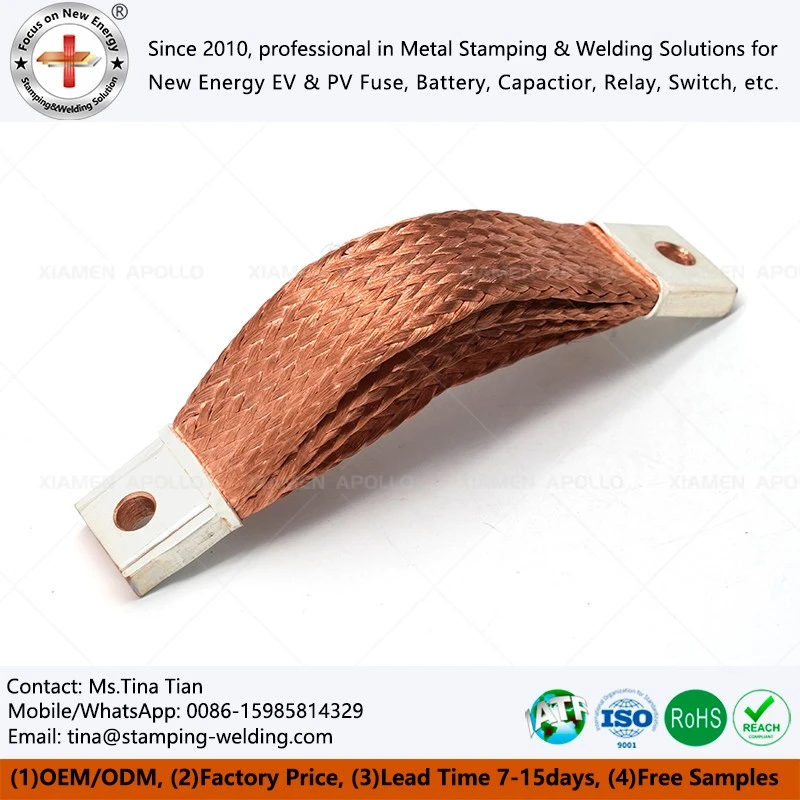

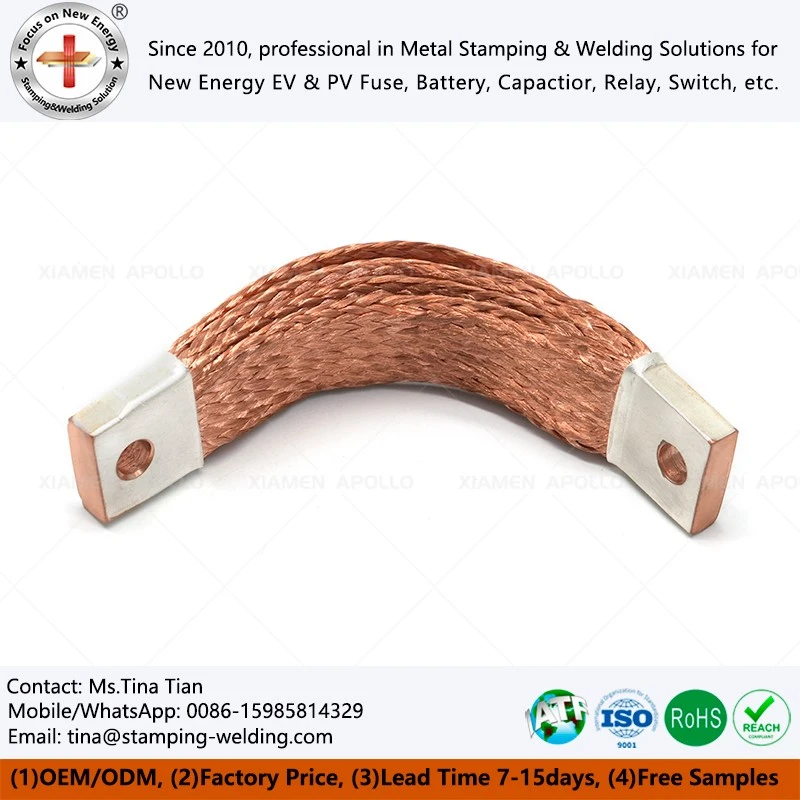

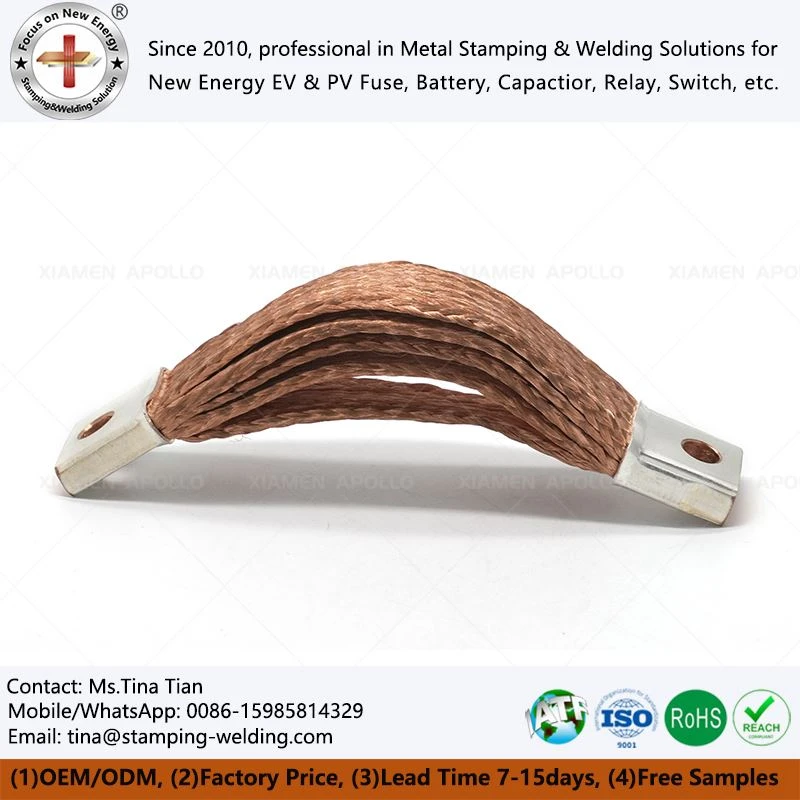

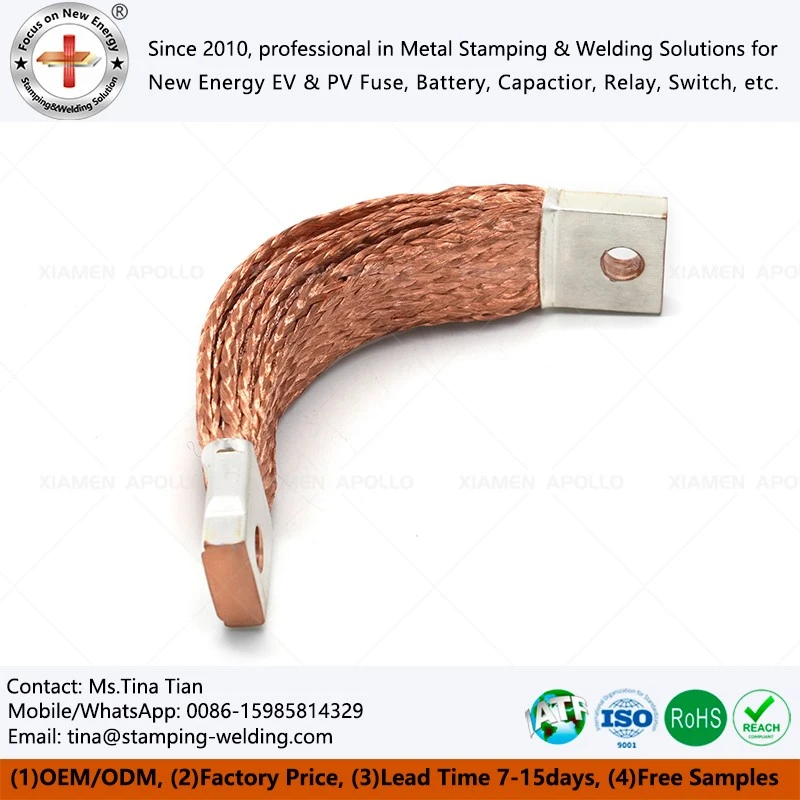

Flexibilné medené opletené drôtené konektory so zvarenými koncami
Flexibilné medené opletené drôtené konektory so zvarenými koncami sú navrhnuté pre vysokoprúdové flexibilné elektrické spojenia s nízkym odporom, odolnosťou voči vibráciám a stabilnou vodivosťou. Produkt obsahuje viacvláknové medené opletenie, zvárané koncovky, optimalizovaný výber materiálu a presné výrobné procesy pre EV, ESS, distribúciu energie a priemyselné elektrické aplikácie.
- Rýchle dodanie
- Zabezpečenie kvality
- Zákaznícky servis 24/7
Predstavenie výrobku
V prostredí s vysokými{0}}vibráciami distribúcie energie tepelná rozťažnosť a mechanická únava často spôsobujú prasknutie alebo uvoľnenie pevných prípojníc na kontaktných plochách. Tieto flexibilné medené opletené drôtené konektory so zváranými koncami používajú viacpramenný červený medený drôt C11000 OFE (priemery 0,05 mm – 0,15 mm) v plochých alebo okrúhlych profiloch na absorbovanie dynamického pohybu konštrukcie. Svorky sú zjednotené do pevných kontaktných blokov pomocou vysoko-tonážneho lisovania za studena alebo odporového lisovania-zváraním, čím sa eliminuje prídavný kov a zvýšený kontaktný odpor. Xiamen Apollo Stamping Welding Technology Co., Ltd. riadi úplné-do{12}}spracovanie-od presného opletenia a lisovacieho{14}}tvarovania až po elektro-cínovanie, postriebrenie a zákazkové PVC, PET alebo silikónové návleky. Náš inžiniersky tím poskytuje kompletné kontroly DFM na zosúladenie-prierezovej plochy so špecifikáciami nepretržitej intenzity prúdu pre batérie, transformátory a telekomunikačné uzemňovacie systémy.
Technické špecifikácie a materiálové normy
| Kategória parametra | Technický atribút / špecifikácia | Základný materiál / rozsah hodnôt | Technický štandard | Metóda testovania a kvality |
| Surovina a čistota | Vodič základnej triedy drôtu | C11000 / E-Cu vysoká-Čistota červená meď (Cu väčšia alebo rovná 99,95 %) | GB/T 5231 / ASTM B152 | Chemická analýza Spark OES |
| Prierez{0}}dirigentom | Štandardné meradlá drôtov | 15 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm², 120 mm²+ | DIN 46433 / ISO 2768-m | Meranie pomocou optického mikroskopu a posuvného meradla |
| Konštrukcia prameňov | Priemer a hustota jedného drôtu | 0,12 mm vlákna; 80% – 95% Hustota opletenia | GB/T 5231 / ASTM B172 | Automatizované počítadlo vodičov a kontrola optickej hustoty |
| DC odpor | Elektrický odpor pri 20 stupňoch | Menší alebo rovný 0,07 Ω/m (referenčný profil 25 mm²) | IEC 60028 | Kontrola odporu mikro-ohmmetra |
| Aktuálna nosnosť | Nepretržitý prevádzkový prúd | 200 A – 250 A (profil 50 mm² pri pracovnej teplote 70 stupňov) | DIN 43671 / IEC 60512-5 | Test kontinuálneho nárastu teploty |
Výrobný proces a tepelný manažment
Viac{0}}pletenie drôtu
Vysokorýchlostné spletacie stroje tkajú 0,05 mm – 0,15 mm pocínované alebo holé medené pramene C11000 do rovnomerných väzieb s nízkou{4}}hustotou, ktoré maximalizujú polomer ohybu a únavovú životnosť pre flexibilné medené splietané drôtené konektory so zváranými koncami.
Tvarovanie svoriek za studena-
Veľkotonážne mechanické lisy zhutňujú zvárané konce do presných obdĺžnikových geometrií a lisujú presné profily otvorov pre skrutky podľa zákazníckych 2D výtlačkov pre medený opletený uzemňovací kábel.
Elektro-linka na pokovovanie
Inline elektro-pocínovanie alebo postriebrenie vytvára jednotnú bariéru-odolnú voči korózii na odkrytých plochách svoriek, ktorá zabraňuje oxidácii medi počas tepelných cyklov pri vysokých-teplotách pre opletené prípojnice s plochými flexibilnými batériami.
Geometria rozptylu tepla
Pórovitá, plochá-priečna{1}častica zväčšuje pomer povrchu-plochy-k-objemu v porovnaní s pevnou tyčou, čo umožňuje nútenému vzduchu ochladzovať konektor počas nepretržitých nadprúdových rázov.
Často kladené otázky
Otázka: Prečo zvoliť zvárané konce namiesto štandardných krimpovacích koncoviekFlexibilné medené opletené drôtené konektory so zváranými koncami?
Odpoveď: Zvarené konce vytvárajú stabilné medené-k{1}}koncovke s riadeným elektrickým odporom. Znižujú riziko uvoľnenia prameňa počas vibračných cyklov a sú vhodné pre akumulátory elektromobilov, systémy ESS a vysokoprúdové elektrické zostavy.
Otázka: Aké kvalitné dokumenty možno poskytnúť pre projekty dodávok pre automobilový priemysel?
Odpoveď: Továreň podporuje výrobné systémy elektrických ohybných káblov s medenými opletenými prípojnicami ISO9001 a IATF16949 so správami o rozmerových kontrolách, záznamami o elektrických testoch, materiálovými certifikátmi a dokumentáciou PPAP, ktorá je k dispozícii podľa požiadaviek projektu.
Otázka: Môžu byť flexibilné medené opletené konektory prispôsobené pre rôzne menovité prúdy?
A: Áno. Prierez vodiča-, vrstvy opletenia, rozmery svoriek, spôsob zvárania a spracovanie pokovovania je možné prispôsobiť na základe aktuálneho zaťaženia, inštalačného priestoru a tepelných požiadaviek podľa výkresov zákazníka.
Kontaktujte nás
Pošlite nám svoje 2D/3D CAD výkresy (STEP, DWG, PDF) alebo aktuálne požiadavky na kapacitu na okamžité vyhodnotenie DFM, plán terminálových nástrojov a{2}}priamu cenovú ponuku do 24 hodín.
