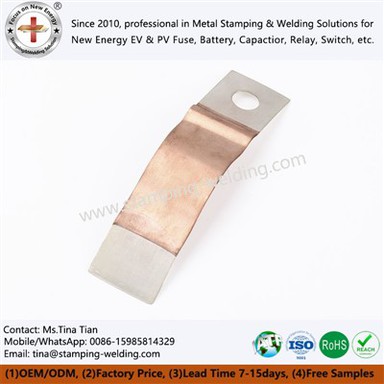

Viacvrstvová flexibilná medená prípojnica pre rozvádzače
Táto viacvrstvová flexibilná medená prípojnica pre rozvádzače je viac{0}}vrstvová difúzne{1}}zváraná flexibilná medená prípojnica špeciálne navrhnutá pre nízkonapäťové/stredné{3}}rozvádzače. Je vyrobená z-vysokočistej elektrolytickej medenej fólie (viac alebo rovnajúcej sa 99,9 % Cu) laminovanej pomocou procesu difúzneho zvárania v pevnom stave-, čím sa vytvára vodivá štruktúra, ktorá kombinuje vysokú vodivosť a vysokú flexibilitu. Je vhodný pre aplikácie s prísnymi požiadavkami na kompaktné rozloženie priestoru, odolnosť proti vibráciám a dlhodobú{9}}elektrickú spoľahlivosť, ako sú nové meniče energie, systémy na skladovanie energie, fotovoltaické invertory a priemyselné rozvodné skrine.
- Rýchle dodanie
- Zabezpečenie kvality
- Zákaznícky servis 24/7
Predstavenie výrobku
Viacvrstvová flexibilná medená prípojnica pre rozvádzače je umiestnená ako hlavný komponent na prenos energie a pripojenie v rámci rozvádzača v oblasti novej energie a výkonovej elektroniky. Je tvorený integráciou viacerých vrstiev vysokočistej elektrolytickej medenej fólie prostredníctvom procesu difúzneho zvárania a je vybavený prispôsobenými medenými koncovkami na oboch koncoch na realizáciu flexibilného vodivého spojenia medzi rôznymi elektrickými komponentmi a modulmi vo vnútri rozvádzača.
Výrobný proces
Predúprava substrátu:Ako základný substrát je vybraná 99,9 %-čistota elektrolytickej medenej fólie. Prechádza čistením, odmasťovaním a vyrovnávaním, aby sa zabezpečila čistota a rovinnosť povrchu, čím sa vytvára základ pre následné spracovanie.
Presné rezanie:Rezanie laserom a CNC technológia sa používa na rezanie medenej fólie na požadované rozmery, pričom sa presne kontrolujú tolerancie, aby sa splnili požiadavky na vrstvenie zbernice BusBar.
Laminovanie a difúzne spájkovanie:Medená fólia je laminovaná podľa dizajnu produktu a medzivrstvové metalurgické spojenie sa dosahuje pomocou vákuového difúzneho spájkovania, aby sa vytvoril súvislý flexibilný vodič. Prísna kontrola teploty a tlaku zvárania zaisťuje štrukturálnu stabilitu BusBar.
Spracovanie a pripojenie terminálu:Prispôsobené medené koncovky sú CNC opracované a pripojené k telu z medenej fólie pomocou laserového zvárania/odporového zvárania, aby sa zabezpečil spoľahlivý kontakt medenej zbernice, žiadne neúplné spájkovanie a nepretržitá vodivosť.
Povrchová úprava:Cínovanie, postriebrenie a iné galvanické úpravy sa aplikujú podľa potreby na zlepšenie odolnosti proti korózii a životnosti, čím sa spĺňajú požiadavky na adaptabilitu zbernice v rôznych scenároch.
Kontrola hotového výrobku:Testovanie odporu, simulácia prenosu prúdu, testovanie pevnosti spoja a kontrola vzhľadu sa vykonávajú na hotovej prípojnici. Po absolvovaní kontroly sa produkty uložia do skladu, pričom sa realizuje úplná{1}}kontrola kvality procesu produktov a zabezpečuje sa kvalita dodávky produktu.
Kľúčové parametre
| Hrúbka jednovrstvovej medenej fólie | 0,05 – 0,30 mm |
| Počet vrstiev | 5 – 50 |
| Prierezová-oblasť | 10 – 1000 mm² |
| DC odpor (20 stupňov) | 0.01 – 0.1 Ω/m |
| Minimálny polomer ohybu | 3-5 násobok celkovej hrúbky |
(Poznámka: Špecifické parametre je možné navrhnúť a prispôsobiť podľa požiadaviek zákazníka na produkt)
Oblasti použitia
Energetické vybavenie
Hlavné aplikácie produktu sú v rozvádzačoch, transformátoroch, rozvodných skriniach a iných zariadeniach, ktoré riešia zložité problémy s vnútorným pripojením, zlepšujú stabilitu energetického systému a prispôsobujú sa scenárom častej údržby.
Nové energetické vozidlá
Medená prípojnica sa používa na pripojenie batériových modulov, súprav batérií, ovládačov motora a meničov, prispôsobuje sa vibráciám a priestorovým obmedzeniam a zabezpečuje stabilný prenos vysokonapäťovej energie.
Železničná doprava
Prípojnica pre rozvádzač je prispôsobená na pripojenie zberačov vlakového prúdu, trakčných meničov a motorov, pričom odoláva vysokorýchlostným{0}}prevádzkovým vibráciám a otrasom, čím zabezpečuje spoľahlivý prenos výkonu.
Priemyselná automatizácia
BusBar sa používa na pripojenie napájacích zdrojov, regulátorov a motorov v priemyselných zariadeniach, spĺňa zložité požiadavky na zapojenie a zlepšuje prevádzkovú stabilitu zariadení a efektivitu výroby.
Prečo si vybrať nás
Technologická akumulácia
Hlavný technologický tím pochádza zo skupiny Xiamen Hongfa Group, ktorá sa môže pochváliť 30-ročnými skúsenosťami v elektrotechnickom priemysle, čo im umožňuje poskytovať kvalifikované prípojnice a prispôsobené riešenia na zníženie nákladov a zvýšenie efektívnosti.
01
Úplná{0}}procesná nezávislosť
Pokrývajú všetky výrobné procesy vrátane lisovania za studena, lisovania, zvárania, galvanického pokovovania a CNC obrábania, s viacerými výrobnými dielňami, ovládajú základné výrobné technológie flexibilných zberníc.
02
Integrácia dodávateľského reťazca
Poskytovanie kompletných{0}}reťazových služieb vrátane produktov, foriem, výrobných zariadení a testovacích nástrojov, čím sa znižujú náklady na obstarávanie a koordináciu BusBar Flexible.
03
Zabezpečenie kvality
Certifikované podľa ISO9001 a IATF16949, s koncovou-kontrolou{3}}kvality, ktorá zaisťuje konzistentnosť šarží BusBar a kvalitu dodávky.
04
Servisný systém
Globálna sieť pobočiek poskytuje rýchle dodanie vzoriek, kontrolovateľné časy dodania šarží, komplexné balenie a prepravu BusBar a lokalizovaný po{0}}predajný servis.
05
Kontaktujte nás
Ak máte akékoľvek otázky, žiadosti o vzorky alebo potreby obstarávania týkajúce saViacvrstvová flexibilná medená prípojnica pre rozvádzačepre rozvádzače nás neváhajte kontaktovať. Náš profesionálny tím poskytne vhodné produktové riešenia a technickú podporu, aby pomohol vášmu projektu dotiahnuť ho do úspešného konca.
